Oxideri oxidera

Veckan som gick var en tuff historia med tre akutjobb (på nivån ”släpp allt du har och laga /NU/”) blandat med en handfull kundbesök ute på plats.

Veckans sista jobb är ett fuktskadat kretskort till en stenkross (Moby 600), och här kändes det som ett läge för ett gratistips när det gäller oxid.

Kretskort har minst ett lager skyddslack på sig. Ofta grönt till färgen, enligt tradition, men det finns andra färger att tillgå. Lacket skyddar mot bland annat just oxid, men ser även till att metallen (ledningsbanan) inte kommer i direktkontakt med något annat.

Man invaggas i en falsk säkerhet genom att tro att lacken skyddar mot alla sorters erosioner, men när det gäller fukt har detta en magisk förmåga att ta sig in överallt. Så även under skyddslack.

Betrakta foto nummer 1. Det ljusgröna området är en ledningsbana med skyddslack på sig, och det ser ju intakt ut så inte kan det väl finnas fukt där?

De svarta missfärgningarna på lacken är en stark indikation på att det är något lattjo på gång, så vi tar fram skrapan och börjar riva lite.

Betrakta nu foto 2 som visar exakt samma område. Jämför kopparen rakt under missfärgningarna (oxiderat) med kopparen längst till vänster (ej oxiderat).

Kopparen leder fortfarande ström, men ju längre oxideringen fortgår desto mer resistans (motstånd) kommer att utvecklas, strömmen får svårare att ta sig fram. Till slut blir oxideringen så hård att kopparen får ett avbrott; då kan inte elektronerna ta sig nånstans och alla blir lessna, innan de ringer hit.

Sensmoral: undvik fukt. Försök att i den mån det går förvara elektronikgrejor i normal rumstemperatur när de inte används, alternativt starta elektroniken lite då och då för att bränna bort fukt med värmeutvecklingen som blir.

Trevlig helg!

Kategorier
Reparation

CTC, TMC, JBC

Efter en hektisk vecka med mestadels svåra reparationer är det dags att varva ner och samla kraft inför nästa, då minst två planerade akutobjekt anländer från norra änden av landet.

Veckan som gått bjöd bland annat på följande (i samma ordning som bilderna): död reläbox, död displaycontroller till TMC, halvdöd styrgrunka till CTC, glappig display till JBC, defekt styrgrej till en ryktborste, samt en död box till en Magnascale (som vi fick kapitulera helt på).

Samtliga grejer var helt okända för undertecknad, vilket är positivt i bemärkelsen att då tränas de grå extra hårt, men ibland kan det vara bekvämt med kända grejer så att rutinerna kan vässas.

Ett av akutobjekten som kommer i veckan är en Ponsse Opti-5, datortypen som reparerats säkert 20 gånger här och som numer kan utföras i sömnen. Denna har dock en rejäl knorr på sig: någon annan har försökt reparera den, med katastrofresultat (fler / värre skador på slutet än i början av reparationen). Bilder på skadorna mailades hit igår fredag, och givet de synliga skadorna kan det sägas att det krävs lite av ett mirakel för att få bukt med det där.

I övrigt verkar nu vårbruket ha dragit igång hos de flesta lantbrukare, vilket är glädjande. Äntligen går det att beskåda färgglada traktorer ute på åkrar igen, rattade av de personer som ser till att vi får mat.

Glöm inte att vara rädda om våra lantbrukare. Handla svenskt!

Kategorier
Reparation

Multivac Baseline P300

En vakuumförpackare dök upp. ”Det har blivit något fel så bränntråden tänds direkt och hela tiden när man stoppar i sladden”, hette det. Normalt ska tråden tändas först när maskinen skapat vakuum, och då bara i 1.5 sekunder. Ärendet var inte akut.

Ett uteblivet kundbesök gjorde att det blev en lucka i schemat, så vi passade på att ta en titt här. Relativt enkel konstruktion; en biffig motor, en biffig transformator, en nätdel, och ett styrkort. Första testet gick ut på att koppla ur transformatorn (som enbart styr tändtråden) för att se om övriga maskinen fungerar som den ska. Det gjorde den, och då hade vi smalnat av sökfältet ganska rejält; nånstans på styrkortet är det lattjo.

Att få ut styrkortet var inte det enklaste. Bara ett fåtal kablar satt i socklar och kundes tas loss, men alla de andra fast fastlödda direkt på kortet vilket innebar att vi fick montera loss kablar från varenda relä, varenda givare, varenda allt för att kunna få ut kortet. Att ha ett skatbo med kablar fastsatta på kretskortet underlättade inte heller felsökningen, men det var bara att gilla läget.

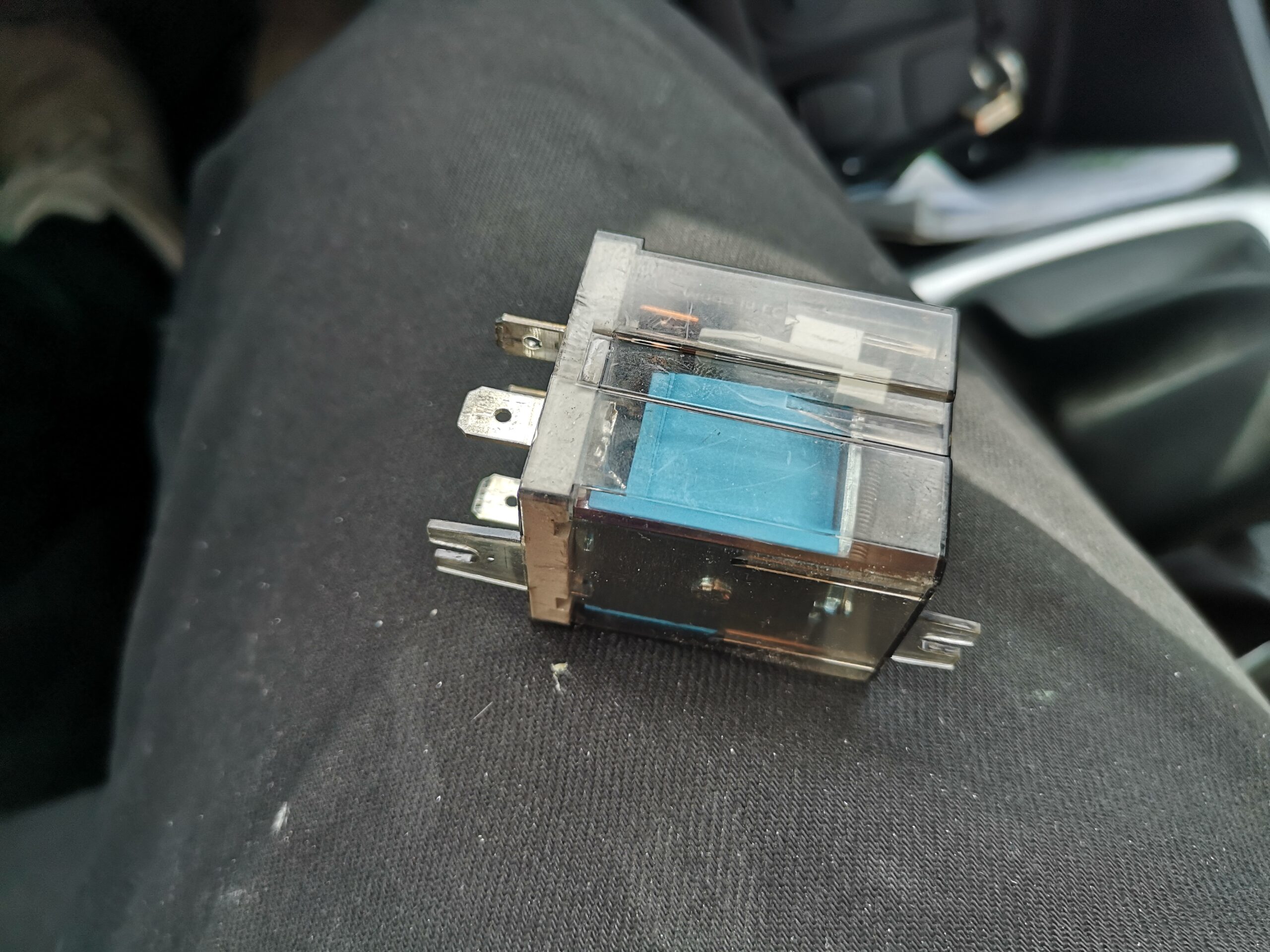

L/N/PE på kretskortet gick direkt till transformatorn, alltså letade vi upp var dessa ledningar går nånstans. Föga oväntat gick de till de två reläerna, så där blev första anhalten för felsökningen. Båda är av SPDT-typ och kontinuitetsmätning på de båda (efter att ha tjuvkikat i databladet) visade att deras initiala läge inte var samma. Ett av reläerna hade med andra ord svetsats fast i stängt läge, vilket förklarade varför transformatorn kickade igång direkt vid kabelinsättning. Reläerna byttes.

För extra hängslen och livrem följde vi signalbanorna från de båda reläspolarna bakåt in på kretskortet för att se om det även kunde finnas något där som hade tjall på linjen. Mycket riktigt; en av de två frihjulsdioderna (1N4148) samt en av de två styrtransistorerna (1F/BC847) hade kastat in sina handdukar. Båda dioder och båda transistorer byttes ut.

Tillbaka med skatboet in i maskinen, återkoppla alla kablar, reläer och givare samt transformatorn, skruva ihop maskinen och testkör. Bränntråden tändes inte direkt när kabeln sattes i, vilket var mycket gott tecken. Problem: vi hade inte en aning om hur maskinen skulle startas då vi aldrig sett något liknande innan, så det blev ett telefonsamtal till ägaren för att få en snabbkurs.

”Stäng locket så startar maskinen”. Ok, det var så enkelt… Heh.

Maskinen vakuumsvetsar plast, så ett gammalt buntband fick agera försökskanin. Buntbandet lades över bränntråden, locket stängdes, maskinen började hosta och harkla ett bra tag, och slutligen tändes tråden i två sekunder innan maskinen stängde av sig. En titt på buntbandet avslöjade två brännmärken, vilket var kvitto på att reparationen blivit lyckad.

Challenge completed, och trevlig helg!

Kategorier
Reparation

December

Veckan som gått hade mycket smått och gott att bjuda på; instrumentpaneler, fjärrnyckel, grindstyrning, ryktesborste, mjölkmätare, med mera. Även två skogsmaskiner stod på schemat.

Imorgon kommer dessutom den största nyinvesteringen i företagets historia att göras; två nya maskiner beställs hem och dessa kommer tillåta att mycket komplicerade lödarbeten kan utföras. Allt för att kunna möta upp en större efterfrågan på reparationer.

December har precis börjat, men det här kommer bli en mycket spännande och intressant månad!

Kategorier
Reparation

Industri-PSU

Denna helt defekta industrinätdel kom in i mitten på juni och visade sig vara en rejäl utmaning. Över två timmar felsökning (exklusive nattliga problemfunderingar) tog det att komma fram till att det var switchregulatorn som hade kastat in handduken.

Regulatorn är 8x5mm stor, väger inte ens ett gram och stoppade hela maskineriet genom att skrika ”JAG VILL INTE”. Lösningen var att byta ut bråkstaken, så nu snurrar allt som om ingenting har hänt.
