Kass USB i ODB

En bilverkstad söderut i landet hade en ODB-läsare där USB-uttaget glappade, och de skickade hit den för en koll.

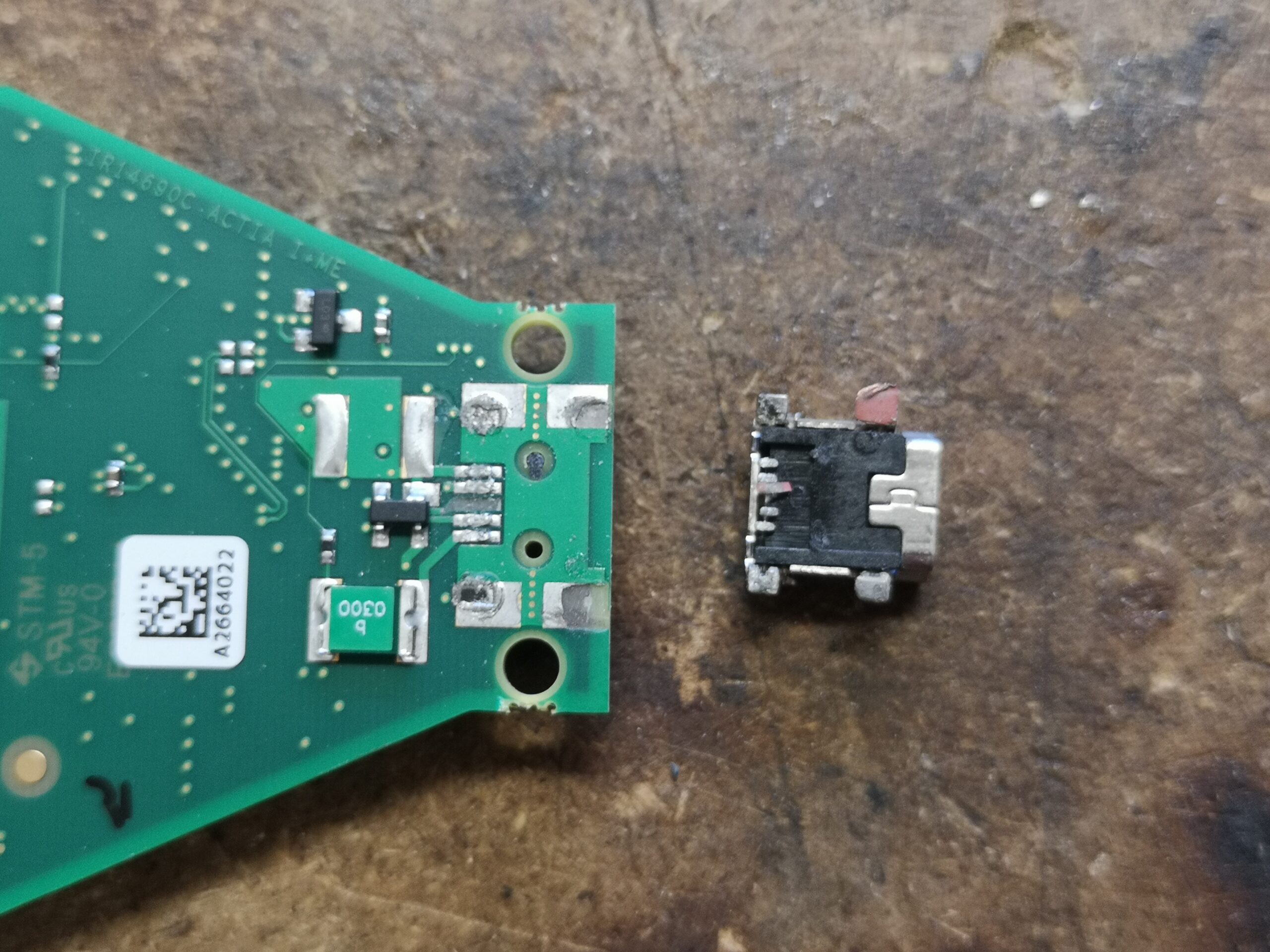

Direkt vid isärskruvning ramlade USB-kontakten ut från enheten. Hoppsan, liksom. Alla lödningar hade släppt och mittenpinnen (kommunikationssignal D+ eller D-) hade slitits loss. Extra skräckbonus: signalbanan gick under en ytmonterad komponent, så marginalerna var i princip obefintliga.

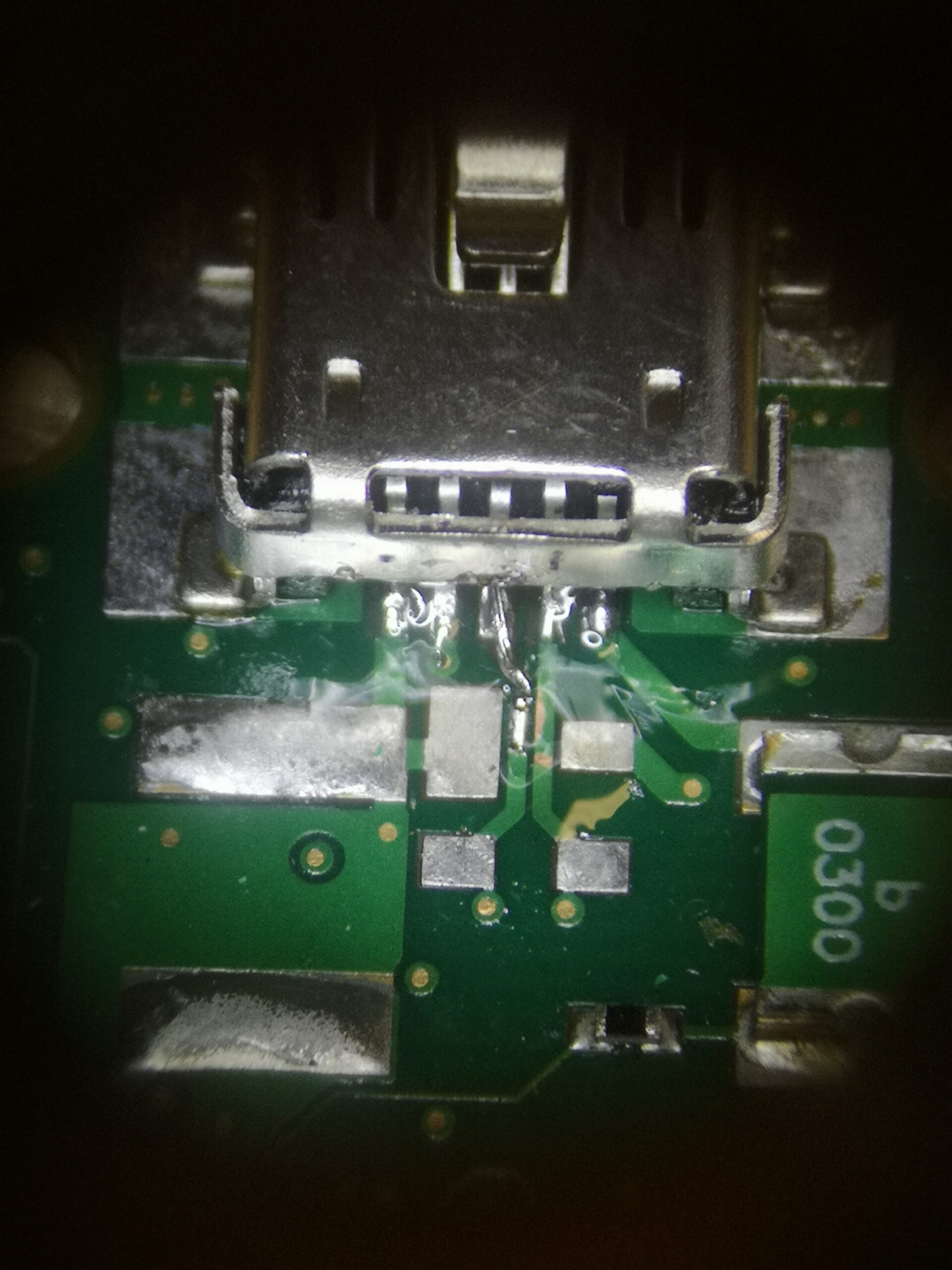

En timmas arbete i mikroskopet senare och vi lyckades ordna en skarvning i sann MacGyver-anda: en kort (3-4 mm) kardel från en IDC-kabel fick äran att offra sig. Ett krux är att detta kan påverka signalintegriteten, för USB är väldigt strikt med att D+/D- ska vara exakt lika för att kommunikationen ska fungera.

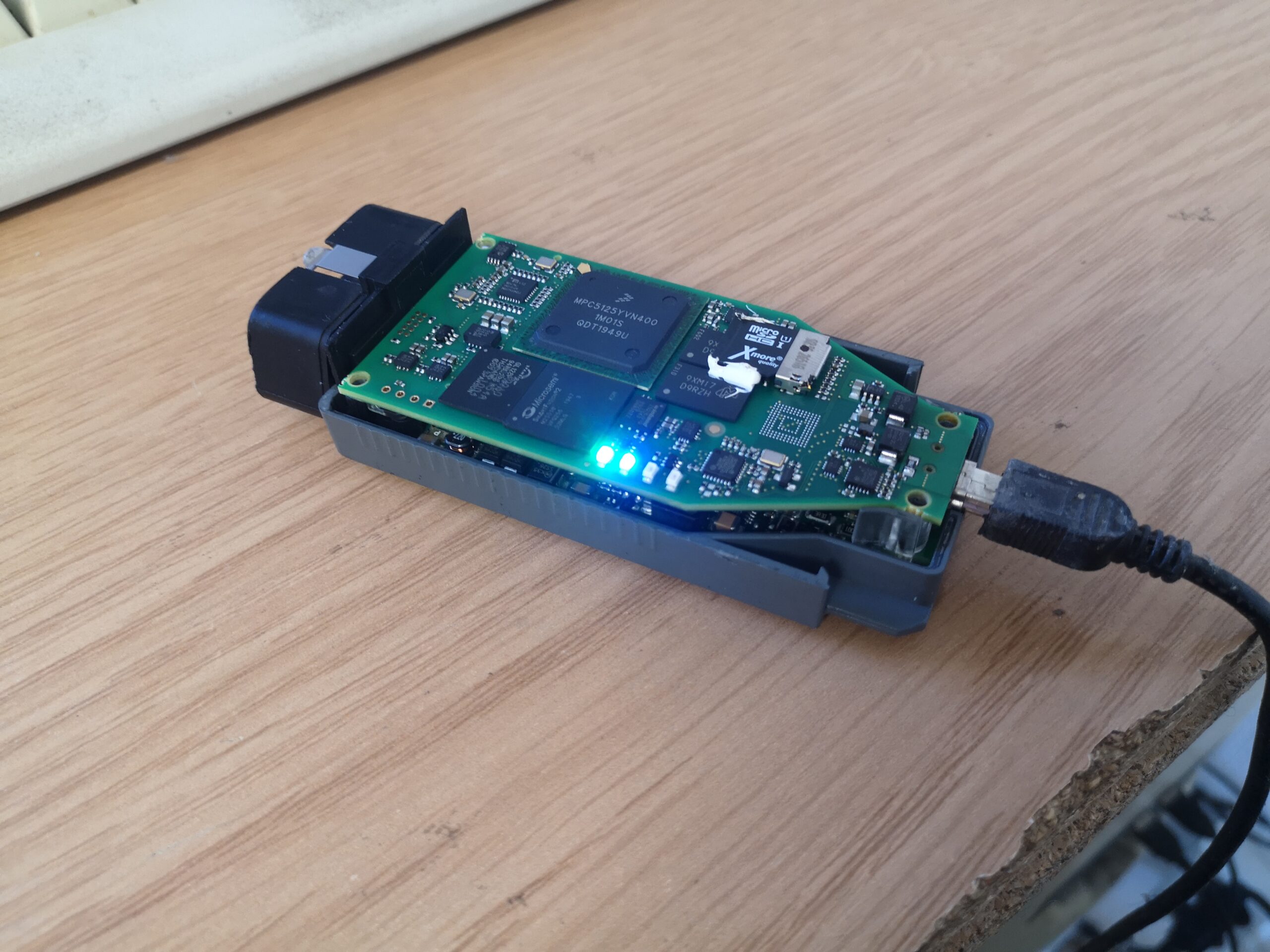

Vi vet därför inte om denna lösning funkar; ägaren ska testköra allt i sin rätta miljö och återkoppla.

Oavsett vilket så var utmaningen rolig, så vi tackar för förtroendet!
