Det farliga med att besöka bekanta är om det finns trasiga maskiner i hushållet, för då kickar yrkesskadan in.

Denna mixer hade kastat in handduken (”troligtvis åska”) och togs med hem sent igår kväll för att få sig en omgång. En bytt triac och timman senare ville den vara med i leken igen. Alla glada.

Det kom in en lurig rackare imorse; ett styrkort till elpatroner (Combimax 1371). Fortfarande semester (veckan ut) men det kliade i fingrarna så ett undantag gjordes här.

Transformatorn (18V ut) var lite knasig men rättades till. Därefter mättes ca 19V upp, och denna spänning sjönk sakta men säkert och det luktade bränt, men ingen rök syntes. Upp med FLIR och hoppla; det gick att koka te på en relädrivare (ULN2001).

Ett dyk i bra-art-ha-lådan och vi hittade en påse med fabriksnya ULN2004. Oklart om dessa passade så det blev till att läsa databladen, som sa ”funkar kaniners som ersättare!”.

Lödde loss 2001, lödde dit 2004, testkörde, och spänningen höll sig på de förväntade 26 volten. Inget spänningsfall, ingen brandlukt, och FLIR gav tummen upp.

Nu inväntar vi bara svar från ägaren för att se om kortet funkar ute i Verkligheten också. Under tiden begår vi långhelg och är tillbaka på tisdag.

•

•

Många udda saker har passerat verkstan, men denna hör nog till topp 10; en robust grunka från 80-talet som används inom sjukgymnastik. Den hade lagt av helt och hållet och den är så gammal att servicetekniker hos tillverkaren inte ens har hört talas om den.

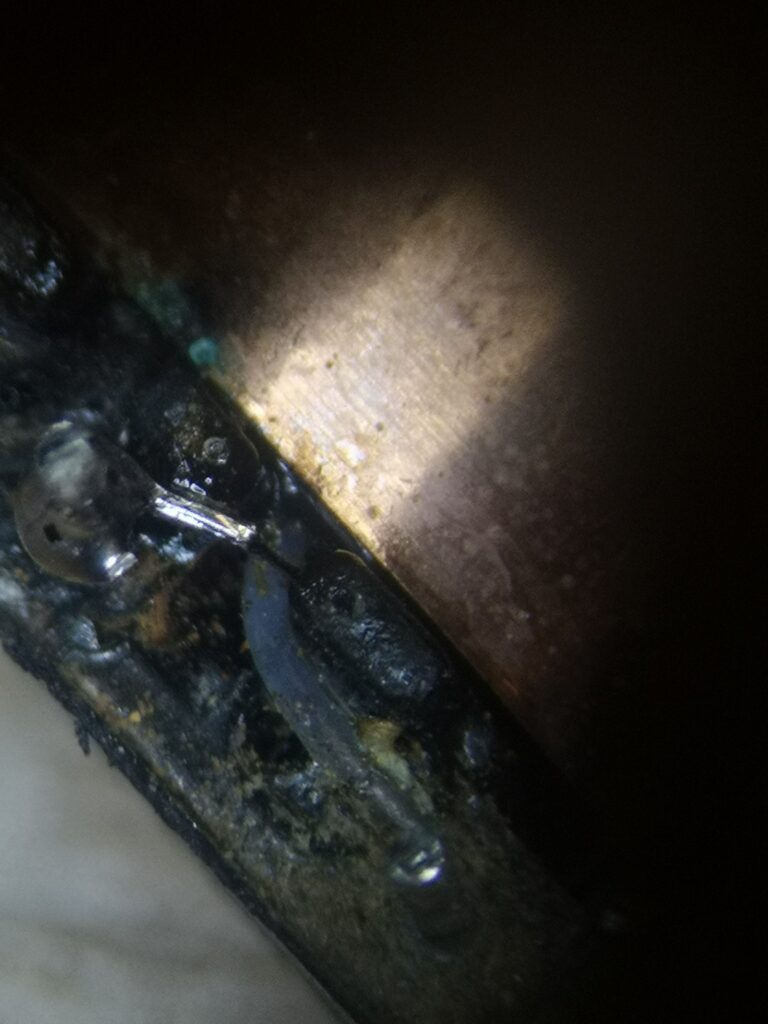

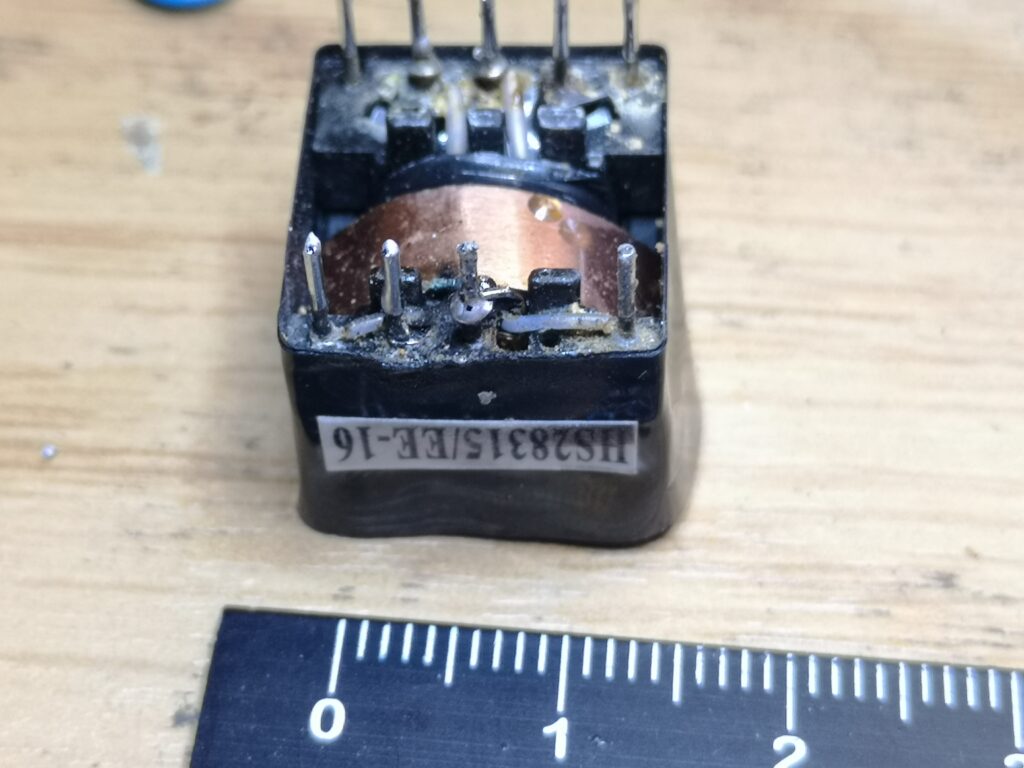

Drygt en timma påtande och letande senare hittades felet; en avbränd kardel i transformatorns primärlindning stoppade allt från att fungera.

Nu blir det förhoppningsvis liv i luckan igen.

Många har undrat vad en kallödning är, och under en felsökning idag hittades en kallödning som kan klassas som skolboksexempel 1A.

Kortfattat är kallödning när en lödfog, på mikroskopisk nivå, släpper. Det kan uppstå vid en nyligen gjord lödning, t.ex om det finns oxid på något av materialen, men det kan även uppstå senare efter mekanisk påfrestning, eller att metallen/-erna oxiderar. Kallödning är oerhört svårt att se med blotta ögat. Den säkraste metoden är att kontinuitetsmäta fogen, för att se om ström kan flyta (troligen inte kallödning) eller om det är stopp (troligen kallödning).

Dagens fall gäckade oss en hel del. Allt funkade vid bypass, men inte när strömsladden var i. Av en slump tog vi en titt i mikroskopet efter 1.5h , och vips var saken klar: kallödning, som denna gång faktiskt syns (svart rand runtom) på båda pinnar!
